计算机组成原理

第1章 计算机系统概述

计算机结构

  • 冯诺依曼结构

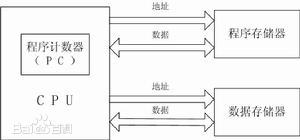

  • 哈佛结构


计算机的工作过程

---
title: 计算机的单周期执行过程
---
flowchart LR
subgraph As [取指令]
A1("PC-->MAR"):::A-->A2("M(MAR)-->MDR"):::A-->A3("PC+1-->PC"):::A-->A4("MDR-->IR"):::A
classDef A fill:#f96, stroke:111, stroke-width:3px
end

A4-.->分析指令-->B1
subgraph Bs [执行指令]
B1("IR(X)-->MAR"):::B-->B2("M(MAR)-->MDR"):::B-->B3("MDR-->ACC"):::B
classDef B fill:#f9f, stroke:111, stroke-width:3px
end

计算机的性能指标

  • 字长
  • 存储容量
  • 运算速度(这个要学会算)
  • 主频
  • 指令执行速度
  • CPI
  • FLOPS
  • 可靠性

第2章 运算方法和运算器⭐

数据的表示

计算机中常用的表示方法

  • 原码:和真值对应。符号位0表示正数,1表示负数。表示范围是\([-(2^{n-1}-1),2^{n-1}-1]\)

  • 补码:正数的补码等于原码,负数的补码可以将原码的出最后一位1开始(不包括),往前将所有位取反得到。表示范围是\([-2^{n-1},2^{n-1}-1]\)

  • 移码:移码的实质是将有符号数变成无符号数。经常用来比较两个数的大小。将原码的符号位取反即可(正负数一样处理)。处理完后可以当做无符号整数按位比较,表示范围是\([0,2^n-1]\)

  • \([X+Y]_补 = [X]_补+[Y]_补\)
  • \([X+Y]_移 = [X]_移+[Y]_补\)

定点数的表示

符号位固定,小数点位置固定。(常见的是纯整数或者纯小数)

浮点数的表示

img $$ N=M \times 2^{E} $$ 其中\(N\)是浮点数的真值,\(M\)是尾码,\(E\)是阶码

  • 符号由\(M\)的符号决定
  • 精度由\(M\)的位数决定
  • 范围由\(E\)的位数决定

IEEE-754格式

  • IEEE-754中浮点数的表示的格式为\(N=(-1)^S \times 2^{E'}\times(1+M)\),其中\(S\)表示符号位;\(E'\)表示阶码的移码,也可以表示为\(E'=E-Bias\)\(M\)表示尾码。

  • 符号位只有一位,\(0\)表示正数,\(1\)表示负数

  • 单精度浮点数的结构:\(S(1) + E(8) + M(23)\)

  • 双精度浮点数的结构:\(S(1) + E(11) + M(52)\)

  • 特殊的一些浮点数

阶码 尾码 数据
0 0 0
0 非0 非规格数
全1 0 无穷大
全1 非0 非数

定点数的加减法

补码加法公式 $$ [A+B]_补=[A]_补+[B]_补 $$ 溢出判别

  • 上溢:结果大于最大表示范围
  • 下溢:结果小于最小表示范围
  • 运算符比较法:只有运算符相同时才可能溢出,才进行进位判断溢出情况
  • 变形补码法(双符号位):
  • 使用双符号位进行加法运算
  • 结果的符号位相异是表示溢出,\(01\)表示上溢出,\(10\)表示下溢出

补码减法 $$ [A-B]_补=[A]_补+[-B]_补 $$

定点数的乘法

\(X=-0.1011,Y=0.1101\),计算\(X\times Y\) $$ \begin{aligned} &部分积 &&乘数 &&&操作说明\ &{\color{OliveGreen}00.0000} &&0.11010 &&&初始化部分积P_0\ +&{\color{Mahogany}00.1011} && &&&{\color{Mahogany}判断y_ny_{n+1}=10,+[-X]补}\ --&-----\ &00.1011 && &&&求和\ &{\color{OliveGreen}00.0101} &&1 \quad 0.1101 &&&右移一位\ +&{\color{Mahogany}11.0101} && &&&{\color{Mahogany}判断y_ny=01,+[X]补}\ --&-----\ &11.1010 && &&&求和\ &{\color{OliveGreen}11.1101} &&01 \quad 0.110 &&&右移一位\ +&{\color{Mahogany}00.1011} && &&&{\color{Mahogany}判断y_ny=10,+[-X]补}\ --&-----\ &00.1000 && &&&求和\ &{\color{OliveGreen}00.0100} &&001 \quad 0.11 &&&右移一位\ +&{\color{Mahogany}00.0000} && &&&{\color{Mahogany}判断y_ny\ --&-----\ &00.0100 && &&&求和\ &{\color{OliveGreen}00.0010} &&0001 \quad 0.1 &&&右移一位\ +&{\color{Mahogany}11.0101} && &&&{\color{Mahogany}判断y_ny_{n+1}=01,+[X]_补}\ --&-----\ &{\color{NavyBlue}11.1011} &&0001 &&&求和,得到结果\}=11,+0

\end{aligned} $$

浮点数的加减法

第3章 存储系统

概述

分类

\[ 存储器\begin{cases} 按存储介质&\begin{cases} 半导体存储器(常用作主内存)\\ 磁表面存储器(常用作外存)\\ 光盘存储器(CD-ROM,WORM,可擦写光盘) \end{cases}\\\\ 按数据存取方式&\begin{cases} 随机存取存储器(SRAM,DRAM)\\ 顺序存储存储器\\ 直接存取存储器 \end{cases}\\\\ 按在计算机中的作用&\begin{cases} 主存储器\\ 外存储器\\ 高速缓冲存储器 \end{cases} \end{cases} \]

性能指标

  • 存储容量 $$ 存储容量=存储单元格数\times 存储字长(bit) $$
  • 存储速度
  • 位价

数据地址和存储顺序

  • 大端模式:高位低存(相反)
  • 小端模式:高位高存(相同)

半导体常用的扩展方法

  • 位扩展
  • 字扩展

体系结构


RAM

SRAM

控制信号

  • \(\overline{CS}\)片选线,低电平有效
  • \(\overline{WE}\)写允许信号,低电平写,高电平读
  • \(V_{CC}\)\(GND\)是电源和接地端

特点

  • 优点:访问速度快,常用语告诉数据存储应用中
  • 缺点:功耗大,成本高

DRAM

存储元采用的晶体管数量比SRAM更少,成本和功耗更低,但是容易漏电,需要刷新

控制信号

  • \(\overline{RAS}\)\(\overline{CAS}\)分别表示行信号选择和列信号选择
  • \(\overline{WE}\)是写允许信号
  • \(V_{CC}\)\(V_{SS}\)\(V_{SS}\)提供DRAM工作和刷新时所需要的电平
  • \(GND\)是接地端

刷新策略

  • 集中刷新

集中刷新方式是指在 4000 个存取周期中取连续的 128 个存取周期,对存储器进行逐行刷新,如下图所示。这种刷新的特点是芯片的刷新操作集中在 64 μ s 内,在这个时间段中, CPU 是不能访问 DRAM 的,这个时间又称为“死时间”,而 64 μs 对 CPU 来说是一个相当长的时间。集中刷新方式中 DRAM 的死时间率 =128 / 4000=3.2% 。

image-20240102095512132

  • 分散刷新

分散刷新方式是指将 4000 个存取周期分为 2000 个基本周期,每个基本周期中包含两个存取周期时间段,其中一个供 CPU 访问存储器,另一个用于存储器自身的逐行刷新,如下图 所示。分散刷新虽然将死时间分散了,但是死时间率 =1 / 2=50% ,整个系统的效率降低了。

image-20240102095540561

  • 异步刷新

异步刷 新 方 式 是 指 将 4000 个 存 储 周 期 分 为 128 个 时 间 段,每 个 时 间 段 15.5 μ s(2ms / 128=15. 6 μ s 取存取周期的最大整数倍),即 31 个存取周期,每个时间段中 30 个存取周期用于存储器的读取或保持, 1 个存取周期对 DRAM 中的一行执行刷新操作。这种刷新方式的死时间率 =1 / 31=3. 22% 。相较于前两种方式,异步刷新方式不但分散了死时间。

image-20240102095602401

ROM

分类

  • MROM:掩膜型只读存储器,一般用于存放固定程序和数据,如显示字符的模点阵代码
  • PROM:可编程一次的的制度存储器
  • EPROM:紫外线可擦除可编程只读存储器
  • EEPROM:电可擦除可编程只读存储器
  • FLASH:闪存

高速缓冲存储器

工作原理

通过Cache技术提高CPU访问速度是基于程序局部性原理。

程序局部性原理:是指程序在执行时呈现出局部性规律,即在一段时间内,整个程序的执行仅限于程序中的某一部分。相应地,执行所访问的存储空间也局限于某个内存区域,具体来说,局部性通常有两种形式:时间局部性和空间局部性。

  • 时间局部性:被引用过一次的存储器位置在未来会被多次引用(通常在循环中)。

  • 空间局部性:如果一个存储器的位置被引用,那么将来他附近的位置也会被引用。

性能指标

  • 缓存命中率
  • Cache-主存系统的平均访问时间和Cache效率

架构图


Cache-主存的地址映射和变换

  • 直接映射

把主存中的A地址始终映射在Cache中的特定位置,比如对于主存地址进行取模运算然后映射缓存


  • 全相联映射

将主存和Cache任意映射。主存中A地址的数据放入后,A地址的主存块号会被标记,以用来映射Cache

  • 组相联映射(目前使用最广泛)

在全相联的基础上加上一个分组的策略,也就是分组映射。

Cache替换策略

  • 随机算法
  • LRU算法
  • LFU算法

Cache和主存的一致性

可参考2.4 CPU 缓存一致性 | 小林coding (xiaolincoding.com)

  • 写回法:只写Cache并标记,替换出去是根据标记决定是否写回磁盘。容易导致不一致问题

  • 写直达:写回缓存的同时写回主存。保证了一致,但是效率极低

  • 写一次:第一次写命中是采用写直达,之后采用写回。多核心下无法保证数据一致性。

  • MESI:将写回算法和状态标记结合,保证了数据一致性,但是存在伪共享的问题


第4章 总线技术

概述

总线的特点:共享性和独立性

  • 共享性:总线系统内的所有设备可用
  • 独立性:同一时间内只能有一个设备使用总线

分类

\[ 总线\begin{cases} 按总线的结构层次分类&\begin{cases} 片内总线(芯片内部,如CPU的内部总线)\\ 局部总线(用于芯片一级的连接)\\ 系统总线(用于计算机部件一级的连接,如ISA,PCI)\\ 外部总线(连接多个计算机的总线,如网线,USB线) \end{cases}\\\\ 按功能分类&\begin{cases} 数据总线(Data Bas)\\ 地址总线(Address Bas)\\ 控制总线(ControllBas) \end{cases}\\\\ 按数据传输格式分类&\begin{cases} 并行总线\\ 串行总线 \end{cases}\\\\ 按时序控制方式分类&\begin{cases} 同步总线\\ 异步总线 \end{cases} \end{cases} \]

总线的性能指标

  • 总线宽度:总线同时能传送的二进制数据的位数
  • 总线工作频率:总线每秒传输数据的次数。常用\(MHz\)表示
  • 总线带宽:总线数据传输速率,计算公式为:\(总线带宽=总线宽度\times 总线工作频率\)

系统总线结构

单总线结构

单总线结构框图

特点

  • 结构简单,灵活,易扩展
  • 性能低

双总线结构

以存储器为中心的总线结构框图

特点

  • 效率相比单总线有所提高
  • 硬件复杂度相比单总线更复杂

多总线结构

形式多种多样,不举例,可参考第3章 系统总线 | MyBlog - GxkOrd

共同特点

  • 兼容高速和低速的设备,性能高
  • 复杂度大大增加

总线的通信方式

---
title: 总线周期
---
flowchart
A(总线请求和仲裁阶段)--"获取总线控制权,成为主设备"-->B(寻址阶段)--发出需要访问的存储器或I/O端口和控制信号-->C(传送数据阶段)--主设备和从设备进行数据传输-->D("结束阶段 交出控制权")
  • 同步通信:发送和接受双方都在同一时钟下进行操作。
  • 优点:时序简单,控制方便,适用于总线长度较短,各部件存取时间接近的情况。具有较高的传输频率
  • 缺点:如果各设备之间速度差别很大,会使得快速地设备等待慢速的设备。导致资源浪费
  • 异步通信:允许各设备有自己的时钟控制。数据传输采用答应模式(握手方式)
  • 优点:速度和可靠性都有所增强
  • 缺点:传输过程复杂,由于增加了答应时间,速度还是有所影响。
  • 半同步控制方式:结合同步和异步,采用公共时钟,对于速度相进的采用同步通信。速度较慢的增加一个等待的阶段

总线信息传送

  • 串行传送:从低位到高位依次传送数据。速度较慢,成本低,适合远距离传送
  • 并行传送:所有位同时发送,每一位都有各自的传输线。速度快,但是线数要求多,成本高。适合近距离传送
  • 串并行传送:分组,组内并行传送,组与组串行传送。
  • 分时传送

第5章 指令系统

指令系统的分类

CISC

CISC(Complex Instruction Set Computer)

复杂指令集计算机,目的是强化指令功能,实现软件功能性硬件功能转移。更适用于通用机,我们日常使用的PC通常就是使用CISC架构。以InterX86为典型。

特点

  • 具有庞大的指令系统
  • 采用可变长度的指令格式
  • 指令寻址方式多样
  • 指令系统中包含一些特殊用途的指令

RISC

RISC(Reduced Instruction Set Computer)

精简指令集计算机,目的是尽可能降低指令集的复杂度,已达到简化实现、提高性能的目的。更适用于专用机。如MISPMotorola等微处理机。

特点

  • 指令数量较少
  • 指令长度固定
  • 大多数指令都在一个机器周期内完成
  • 通用寄存器数量多

对比

CISC RISC
指令系统庞大,指令数目一般多达200多条 精简了指令系统,流水线以及常用指令均可用硬件执行
寻址方式多、代码长度不固定 所有指令长度均相同
访问存储器指令不加限制 只有loadstore可以访问存储器,其他操作均在寄存器中执行
各指令执行时间相差很大 所有指令的功能单一,在一个机器周期内完成

指令的格式

指令包含操作码地址码两个部分。

操作码的基本格式

  • 固定长度操作码
  • 便于硬件规整,缩短指令的译码时间。
  • 可变长度操作码
  • 增加指令译码部件的复杂度,增加译码的时间。

地址码的基本格式

  • 三地址指令(R型指令) $$ OP \quad |\quad A_3 \quad | \quad A_2 \quad | \quad A_1\ (A_1)OP(A_2)\rightarrow A_3 $$

  • 二地址指令(最常用的指令格式)

$$ OP \quad | \quad A_2 \quad | \quad A_1\ (A_1)OP(A_2)\rightarrow A_2 $$

  • 一地址指令(自增,自减)

$$ OP \quad | \quad A_1\ OP(A_1)\rightarrow A_1\ 或者\ (A_1)OP(ACC)\rightarrow ACC $$

  • 零地址指令
\[ |\quad OP\quad |\\ \]

寻址方式

指令寻址

  • 顺序寻址:通过PC自增实现顺序寻址
  • 跳跃寻址:类似于goto语句,将PC值直接改变

数据寻址

  • 立即寻址:操作数就在指令中。速度快,常用语对主存单元或者寄存器的初始化操作

  • 寄存器寻址:在寄存器中访问数据,不用访问内存,执行速度快。

  • 存储器寻址

  • 直接寻址:指令字中直接存放目标数据的主存地址

  • 间接寻址:由于指令字长度限制,可能无法完全表示主存中的所有部分,因此可以先映射到主存,再通过主存中的数据(地址)寻找目标地址。间接寻址通常利用最高位最为标志位,最高位为1是表示该地址是间接地址。类似于指针

  • 寄存器间接寻址:与上面唯一不同的是,间接地址存放在寄存器中,效率稍微高一些

  • 基址寻址和变址寻址:通过分段和偏移量来确定地址位置。其中基址寻址一般给操作系统使用,变址寻址一般用来方位数组中的元素。

  • 相对寻址:常用于程序跳转,在程序计数器上加上偏移量,比如一些流程控制

  • 组合寻址:将以上两种不同的寻址方式组合起来使用

  • 堆栈寻址:通过栈帧中寻找数据。

    OP I X A
    操作码 间址特征 寻址模式 形式地址
    寻址方式 I X 有效地址EA
    直接寻址 0 00 \(EA=A\)
    相对寻址 0 01 \(EA=(PC)+A\)
    变址寻址 0 10 \(EA=(R) +A\)
    寄存器直接寻址 0 11 \(EA=R\)
    间接寻址 1 00 \(EA=(A)\)
    先相对后间接寻址 1 01 \(EA=((PC)+A)\)
    先变址后间接寻址 1 10 \(EA=((R)+A)\)
    寄存器间接寻址 1 11 \(EA=(R)\)

指令分类

\[ 指令\begin{cases} 数据传输类指令&\begin{cases} 存数指令(STORE)\\ 取数指令(LOAD)\\ 数据交换指令\\ 数据块传送指令\\ 堆栈指令\\ \end{cases}\\\\ 算数/逻辑运算类指令&\begin{cases} 加减乘除\\ 增/减1\\ 求补/比较\\ 按位与/或/非/异或\\ \end{cases}\\\\ 移位类指令&\begin{cases} 算术移位指令(SAR,SAL)\\ 逻辑移位指令(SHL,SHR)\\ 循环移位指令(ROL,ROR;RCL,RCR)\\ \end{cases}\\\\ 程序控制类指令&\begin{cases} 转移类指令\\ 子程序调用和返回指令\\ \end{cases}\\\\ 输入/输出类指令\\\\ 其他指令 \end{cases} \]

MIPS32指令简介

寄存器组

32个通用寄存器
编号 名称 使用规则
$0 $zero 常数0
$1 $at 汇编程序临时存储超出16位的数据
$2、$3 $v1、$v2 函数返回值不够用时使用堆栈
$4~$7 $a0~$a3 函数输入参数不够用时使用堆栈
$8~$15 $t0~$t7 临时寄存器(不受保护)
$16~$23 $s0~$s7 存储寄存器变量或者存储单元的起始地址(基地址
$24、$25 $t8、$t9 临时寄存器
$26、$27 $k0、$k1 系统保留指针
$28 $gp 全局指针
$29 $sp 堆栈指针
$30 $fp 帧指针
$31 $ra 函数调用返回地址
特殊功能寄存器
名称 功能
HI、LO 用于存储整数乘/除乘/加操作
PC 程序计数器
FPU寄存器

MIPS的CPU还有32个浮点寄存器($f0~$f31),每个都是32位,单精度浮点数占一个寄存器,双精度占两个字节。

MIPS指令格式

R型指令

Register型指令,数据来自三个寄存器

Opcode[31:26] rs[25:21] rt[20:16] rd[15:11] Shamt[10:6] Funct[5:0]
6 5 5 5 5 6
操作码,R型固定000000 源操作数寄存器编号1 源操作数寄存器编号2 目的操作数寄存器编号 移位指令的移位次数,非移位指令的为0 对于R型指令的子功能操作码

常用R型指令Funct字段取值

指令 ADD ADDU SUB SUBU AND OR XOR NOR SLL SRL SLT
Funct 20H 21H 22H 23H 24H 25H 26H 27H 00H 02H 2AH

常见R型指令

I型指令

Immediate型指令,和立即数有关

Opcode[31:26] rs[25:21] rt[20:16] rd[15:0]
6 5 5 16
操作码,表明该指令的功能 源操作数寄存器编号 目的操作数寄存器编号 立即数或偏移量

常见I型指令

J型指令

Jump型指令,和控制转移有关。为实现远距离程序转移而设置

Opcode[31:26] rt[25:0]
6 26
操作码,表明该指令的功能 目的操作数寄存器编号

部分J型指令

  • J指令无条件转移,将PC设置到一个新的32位地址
  • JAL指令转移前先保存下一条指令的地址到$ra中,然后再宠幸设置PC的值

J型和JAL配合可实现函数的调用和返回。

第6章 中央处理器

处理器概述

CPU的主要功能

  1. 指令控制:按顺序执行指令。
  2. 操作控制:根据指令发出控制信号协助各部件完成指令
  3. 时序控制:定时的给出各种操作信号。
  4. 数据加工:对数据进行算术运算、逻辑运算等处理
  5. 中断控制:计算机运行过程中突发事件的处理能力

CPU的内部结构
